剛玉莫來石磚即是由剛玉和莫來石主晶相組成的高鋁耐火磚，剛玉莫來石磚系指高純或較純凈原料制成的耐火磚。其中低熔點氧化物雜質(zhì)的存在，會降低其高溫性能。剛玉莫來石磚要比普通高鋁磚價格高很多。

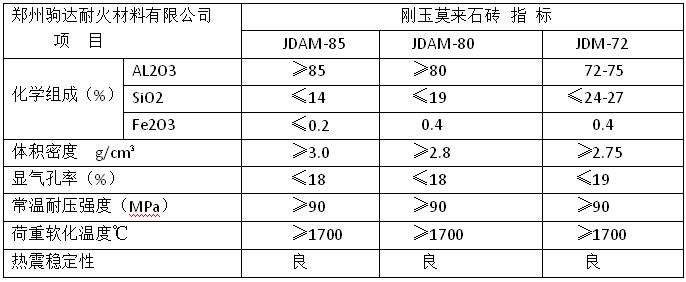

性能：具有較好的高溫強度、抗高溫蠕變性、抗熱震性和抗侵蝕性。一種典型的剛玉莫來石磚的理化性能為：Al2O3≥85%，F(xiàn)e2O3 0.45%，顯氣孔率19%，常溫耐壓強度大于55MPa荷重軟化溫度大于1700℃，加熱線變化（1600℃，3h）﹣0.1%，抗熱震性（1100℃水冷）大于30次.
制造工藝：通常采用合成莫來石制造剛玉莫來石磚，可用莫來石顆粒料為骨料，α- Al2O3粉為粉料，也可用電熔或燒結(jié)剛玉顆粒料為骨料、合成莫來石粉為粉料。骨料與粉料按一定比例和粒度級配進行配料，以亞硫酸紙漿廢液為結(jié)合劑，按一定順序加料。充分混練均勻，用摩擦壓磚機或液壓壓磚機成型。磚坯干燥后，于1650 ~1750℃燒成。
有的采用電熔或燒結(jié)剛玉砂為骨料，以具有莫來石或剛玉莫來石組成比例的α- Al2O3高的鋁礬土或粘土混合細粉為粉料進行配料制磚，用此工藝制得的剛玉莫來石磚致密度稍差，因而此工藝應(yīng)用不廣，
工藝要點：采用以工業(yè)氧化鋁粉和純凈粘土、鋁礬土或硅石為原料合成的純莫來石原料，尤其是堿金屬氧化物含量應(yīng)盡量低，以莫石顆粒料為骨料制得的制品抗熱震性好，但抗侵蝕性稍差，以剛玉砂為骨料的制品，耐蝕性好，但抗熱震性稍差。
使用：主要用于高風溫熱風爐，也用于玻璃熔窯和作為陶瓷燒成窯具。
價格：剛玉莫來石磚一般分為燒結(jié)和電熔兩種，兩種剛玉莫來石磚的價格也是相差很大懸殊，價格在幾千到一萬多不等。我們建議根據(jù)不同的使用部位選擇不同耐火磚，不僅能提高爐子壽命，又降低了成本。
