鎂鉻質耐火澆注料包括用電熔鎂鉻砂或廢鎂鉻磚砂及其細粉配制成的澆注料和用鎂砂、鉻鐵礦或氧化鉻配制而成的澆注料。當氧化鉻含量較高時又稱為鉻鎂質澆注料。其結合劑主要用聚磷酸鹽、鋁酸鈣水泥、結合粘土、硫酸鎂、重鉻酸鉀和氧化物超細粉等。使用效果較好的是聚磷酸鹽。聚磷酸鈉和含鈣材料組成的結合劑，在低溫至高溫下生成結合強度高的穩定Na2O·2CaO·P2O5，效果較好。當CaO/P2O5比處于1.6~1.9之間時，其熱態結合強度為最高。由于SiO2對Na2O·2CaO·P2O5有高溫分解作用，故在鎂鉻耐火澆注料中應嚴格控制SiO2的含量。鎂鉻質耐火澆注料具有溫度高、高溫體積穩定性好、抗侵蝕性強等優點。
典型鎂鉻質澆注料的理化性能見表1-1。

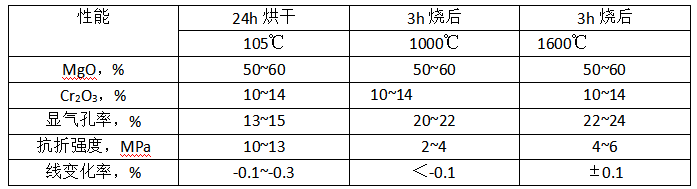

表1-1 典型鎂鉻質澆注料的理化性能
